▌ARMS 在有機晶體中的光子自旋軌道耦合研究中的應用
利用顯微角分辨技術對有機微腔的光學模式進行表征
有機單晶微腔
光子自旋軌道耦合
光學可逆調控
顯微角分辨反射光譜
【概述】光子自旋軌道耦合（spin?orbit coupling，SOC）可以用來操控光子的自旋和軌道自由度，發展 SOC 調控技術對于自旋光子學和拓?fù)涔庾悠骷膽?yīng)用具有重要的意義。目前光子 SOC 的實現通常基于超表面等固態器件，其原位調控的方法一般是電場和磁場的調控，這使得調控的靈活性大大受限。光場調控具有超快、非接觸的空間和即時性等優點，并且可以在微納尺度上對 SOC 器件進行操控，為光子器件的調控研究和應用開辟了一條新的途徑。

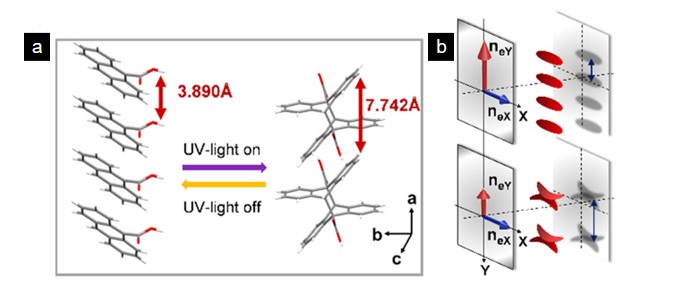

圖1，（a）光場調控前后的有機晶體分子排布及晶體折射率變化差異
|
最近，首都師范大學的廖清教授團隊在 Journal of the American Chemical Society 雜志上發表了一篇題為《Photochemical Reaction Enabling the Engineering of Photonic Spin?Orbit Coupling in Organic-Crystal Optical Microcavities》的研究文章。該研究利用有機晶體有機微晶 9-蒽甲酸（9AC）填充的光學微腔作為研究對象，通過激光來誘導樣品晶體結構變化并實現 SOC 態轉換，驗證了光場調控在自旋光子學和拓?fù)涔庾悠骷械目尚行院挽`活性。
【樣品 & 測試】實驗中的微腔示意如圖2a 所示，使用鍍銀膜的反射鏡構建微腔結構，9-蒽甲酸（9AC）晶體作為填充物。采用紫外光（405nm）激光對微腔進行 PL 熒光激發，并重復照射以獲得腔內 SOC 態轉換的可逆性。微腔光學模式通過顯微角分辨反射光譜獲得。

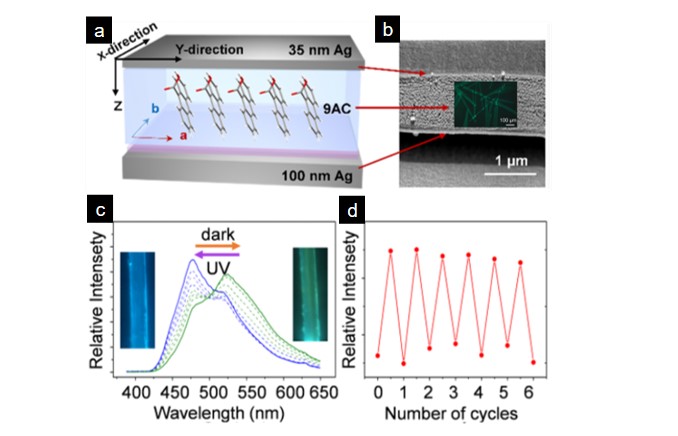

圖2，（a）有機微腔的結構示意圖；（b）所構建的微腔掃描電鏡（SEM）示意圖，（c）405nm激發的微腔PL光譜，其中初始時為綠色發射峰，隨照射時間增加后逐漸變?yōu)樗{(lán)色峰，代表 SOC 態消失；（d）循環PL激發
|
9AC 單晶分子具有光致異構特性，長程有序的排列方式使其具有較大的雙折射差異，可在微腔中產生 Rashba?Dresselhaus SOC 且易被光場調控。圖3 為樣品經紫外光照射后的顯微角分辨反射光譜表征結果及對應的模擬色散曲線，其中，圖3a 中觀察到兩組圓偏振分裂的光學模態（藍色和紅色），對色散模擬計算得到其折射率分別為 1.90 和 2.50，說明 9AC 微帶具有巨大的光學各向異性，并觀察到 Rashba?Dresselhaus SOC 誘導的持續自旋螺旋出現在腔內； 圖3b~f 分別為停止紫外光照 0、8、16、25、35 min 后的角分辨反射譜， 圖3b 中激光照射使得 9AC 單體經歷[4+4]環化反應，二聚體數量逐漸增多，腔膜的折射率發生變化， Rashba?Dresselhaus SOC 特征消失，并在撤除激光照射 35min 后恢復，使得圓偏振模式轉換為線偏振模式，證明了基于光場調控 SOC 的有效性。

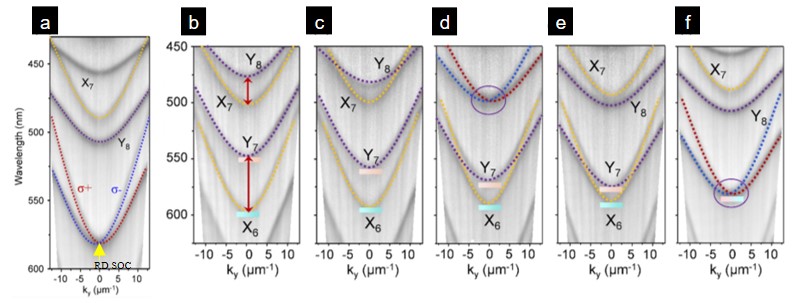

圖3，（a）未經激光照射的 微腔的角分辨反射率；（b-f） 微腔分別在停止光照0、8、16、25、35 min后角分辨反射譜及對應的模擬色散曲線
|
在光場調控微腔性質的相關研究中，腔內光學模式的角分辨光譜表征是內在機理研究的重要方式和證明手段。復享光學的顯微角分辨光譜儀ARMS，是全球唯一一款基于 FT-ARS 技術且經過嚴格工程化開發的顯微角分辨光譜產品，可在多種測量模式下快速準確獲得動量空間中的光學模式，幫助用戶更簡單、更清晰地研究微腔相關材料的動量空間光學特性。ARMS 在研究以上問題中具有以下特點：豐富的測量模式，支持反射、透射、偏振等多種顯微角分辨光譜測量模式，同時適配用戶不同場景的測試需求；精細的角度分辨能力，角度分辨率可達 0.5°；超寬光譜探測能力，最高可實現 400~1650nm 的光譜測量；瞬態光譜采集能力，毫秒級（ms）實現角分辨光譜檢測。圖4 展示了利用 ARMS 進行光子晶體的光子模式表征，從該結果中可清晰觀測到光子能帶在 Γ 點處明顯的 BIC 現象。

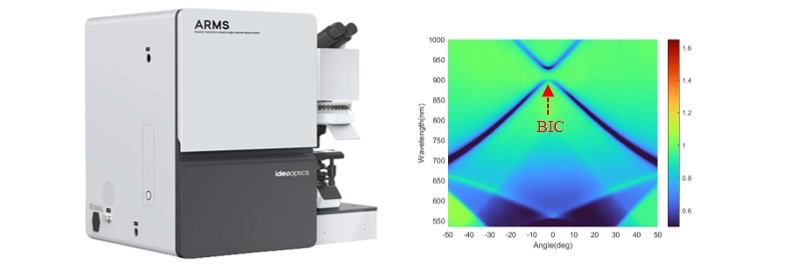

圖4，復享光學的 ARMS 及相應動量空間光學模式表征示例
|
【總結】通過光場操控有機晶體微腔的可逆光化學反應，可以實現 SOC 的原位實時調控，微腔光學模式的角分辨光譜表征在這類研究中具有重要意義。展望未來，復享光學的顯微角分辨光譜技術將持續在微納光子學研究領域發揮關鍵作用，進一步推動光子學的進步。 ▌
【參考文獻】
? Liang Q, Ma X, Gu C,;et al. Photochemical Reaction Enabling the Engineering of Photonic Spin?Orbit Coupling in Organic-Crystal Optical Microcavities. Journal of the American Chemical Society (2024). Link
|
