▌R1 在手性超表面非對稱光學傳輸效率測量中的應用
利用角分辨光譜儀檢測分裂環超表面的非對稱反射
   超表面
   手性
   非對稱反射
   圓偏振光

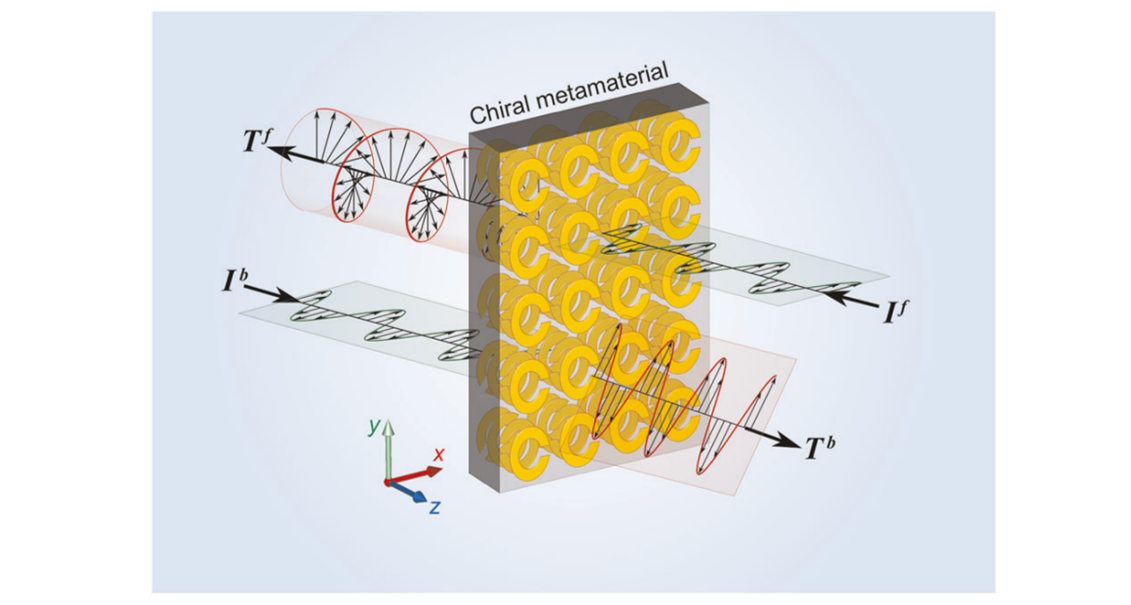

【概述】光學手性超構表面是由亞波長尺度單元所組成的平面或準平面光子器件。非對稱傳輸是手性超表面的一大光學特性,該特性可應用于集成光路中的光學二極管,與電二極管類似,光學二極管要求器件具有單向性。目前,單層手性超材料中,非對稱傳輸率在理論上被限制在 25% 以內,并伴隨很高的吸收損耗,這成為該材料作為光學二極管的應用阻礙。而通過多層三維結構去實現非對稱傳輸,雖然能將傳輸率突破 25%,但是其加工工藝更加復雜、困難,尤其是亞微米尺度以下的多層結構精準對準目前還很難實現。
 |

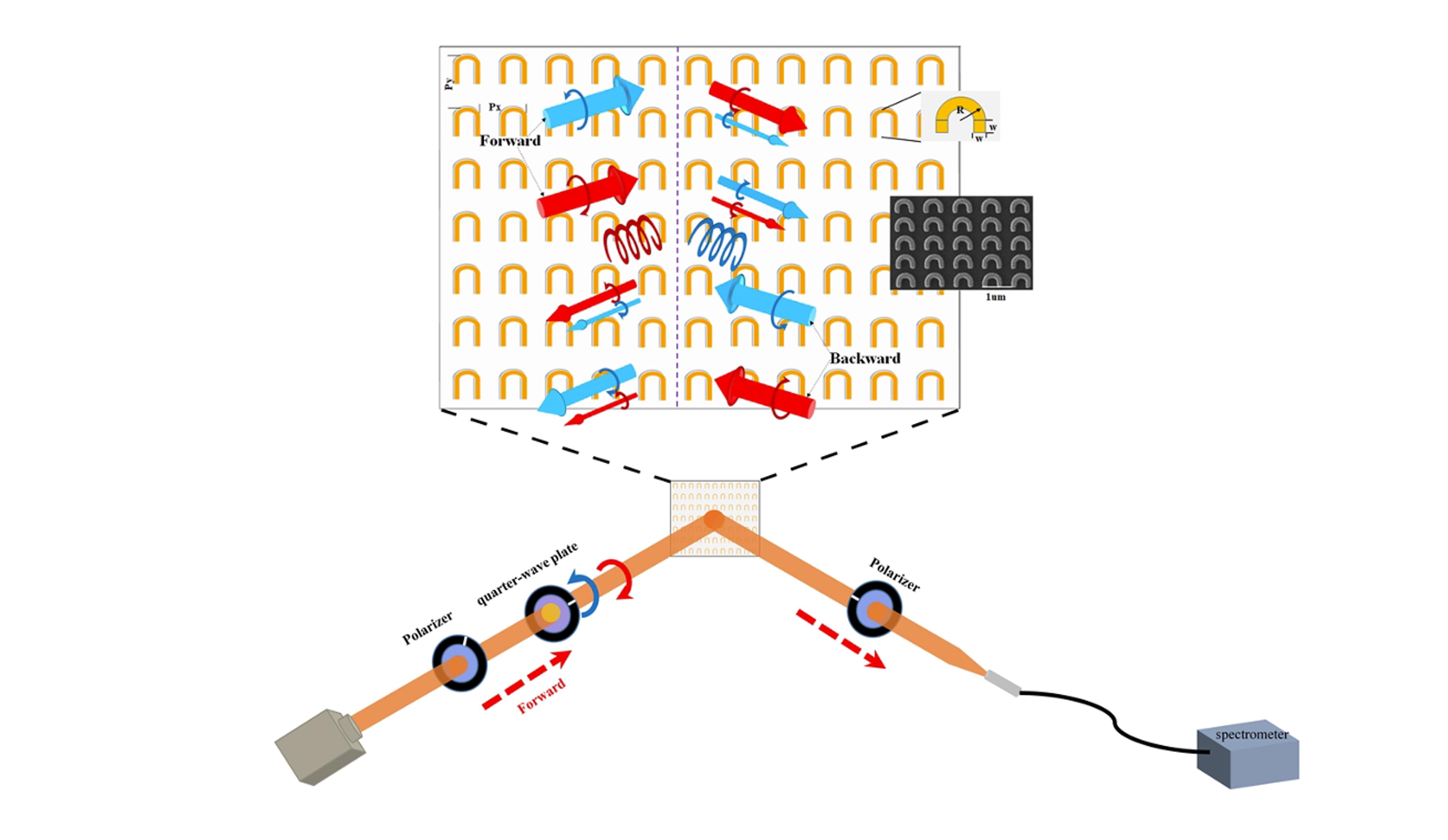

2022年,南開大學泰達應用物理學院齊繼偉副教授在 Optical Express 上發表了一篇題為《Asymmetric reflection based on asymmetric coupling in single-layer extrinsic chiral metasurfaces》的文章。作者制作了一種單層手性超表面,創新地以圓偏振光斜入射反射的形式提升了非對稱傳輸率,獲得了與三維結構相當?shù)姆菍?duì)稱傳輸率。              【樣品 & 測試】作者采用電子束光刻技術與金屬鍍膜技術在石英基底上制備了橫向周期 1000nm,縱向周期 650nm 的單層 U型分裂環,該分裂環厚度 100nm,環形寬度 200nm,環形半徑 350nm。為觀測不同角度傾斜入射的反射情況,作者使用了復享光學的角分辨光譜儀R1,借助設備的自動旋轉模塊,靈活調整入射角與接收角,實現多角度反射光譜測量。同時,得益于角分辨光譜儀中的通用光學元件插口,作者使用線性偏振片與四分之一波片形成左旋與右旋圓偏振光,輕松獲得合適的實驗條件。
 |
作者通過模擬和測量左旋圓偏振光與右旋圓偏振光傾斜入射時超表面的反射光譜,并對比了正向入射與反向入射在 30°~45° 之間的測量結果,如圖3 所示。研究發現,在 1120nm 處,右旋圓偏光正向入射與左旋圓偏振光反向入射的反射光譜均呈現出較寬的反射峰;在 1650nm 和 1075nm 處,右旋圓偏光反向入射與左旋圓偏振光正向入射的反射光譜分別顯示出相對較窄反射峰。這一結果與 COSMOL 的模擬結果一致。       通過理論分析結合實測光譜,作者發現 1120nm 處的反射峰源于四極局域表面等離子體共振模式,而 1650nm 和 1075nm 處的反射峰則源于表面晶格模式。這些發現為深入理解手性超表面的光學特性提供了重要線索。

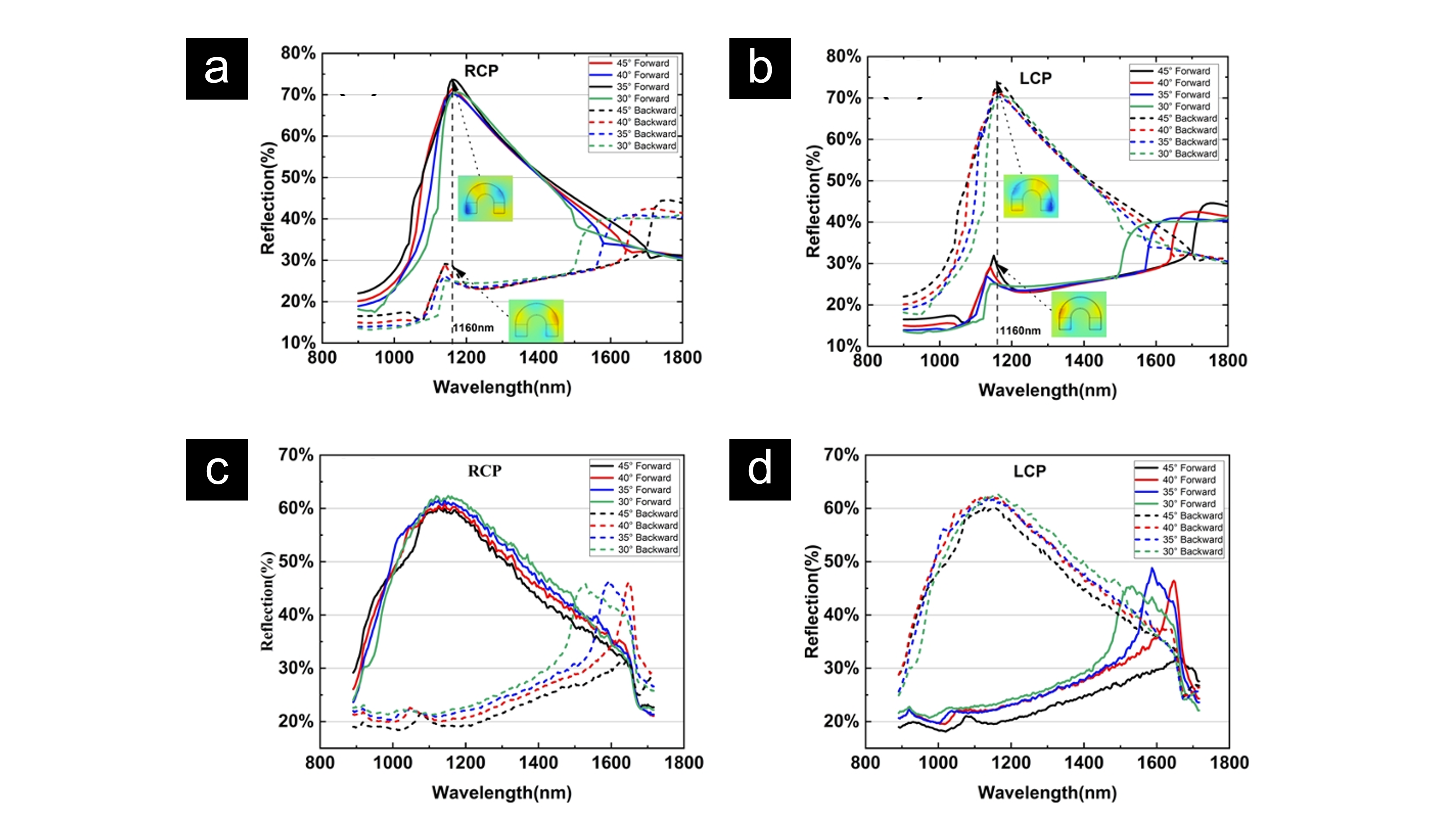

圖3,U型分裂環超表面30°~45°反射光譜:(a,b)COSMOL模擬結果;(c,d)角分辨光譜儀測量結果
|
進一步研究中,作者分別對比左旋圓偏振光與右旋圓偏振光正反向反射效率差異,如圖4 所示。值得注意的是,反射效率差異在 1000~1600nm 波段最高可達 40%,突破了二維非對稱傳輸理論效率 25% 的限制。

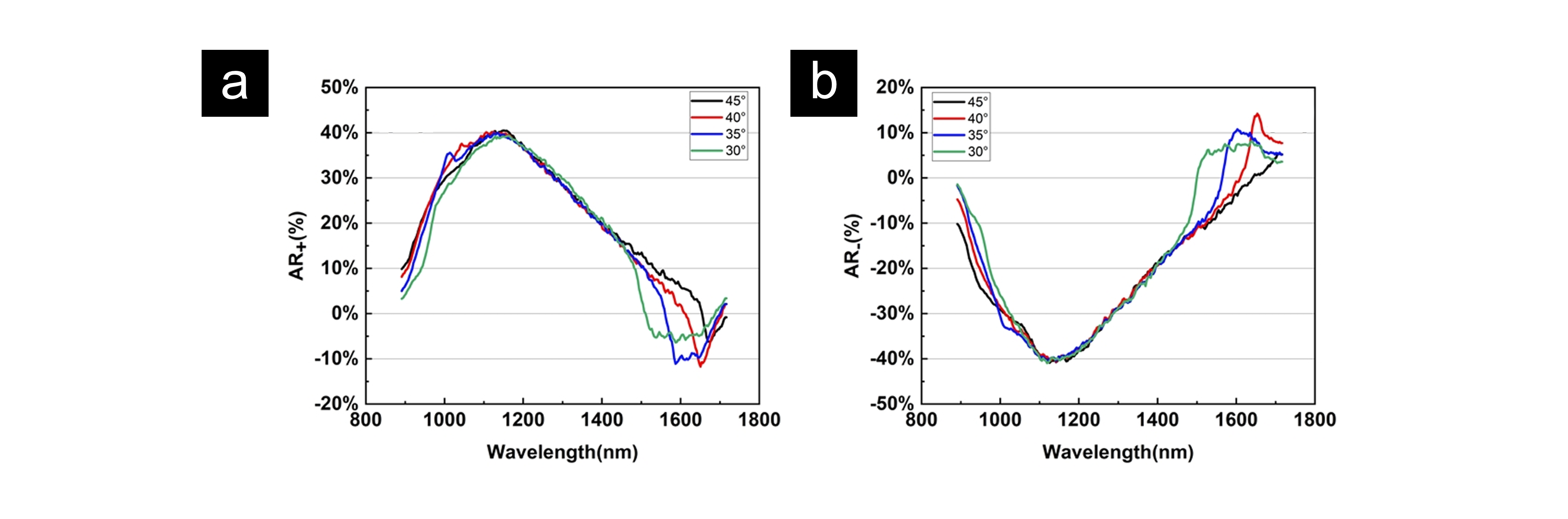

圖4,圓偏振光非對稱反射效率測量結果
|
【總結】作者制備了一種基于單層手性超表面,旨在實現巨大的非對稱反射,并將圓偏振光斜入射反射作為關鍵步驟。復享光學的角分辨光譜儀R1 具備高度適應性,能夠輕松適應不同的實驗條件,包括變化角度、偏振、相位延遲等參數。這一設備對研究以調控光束特性為主要功能的超表面至關重要。▌
圖5,文章對復享光學 R1 的標注
|

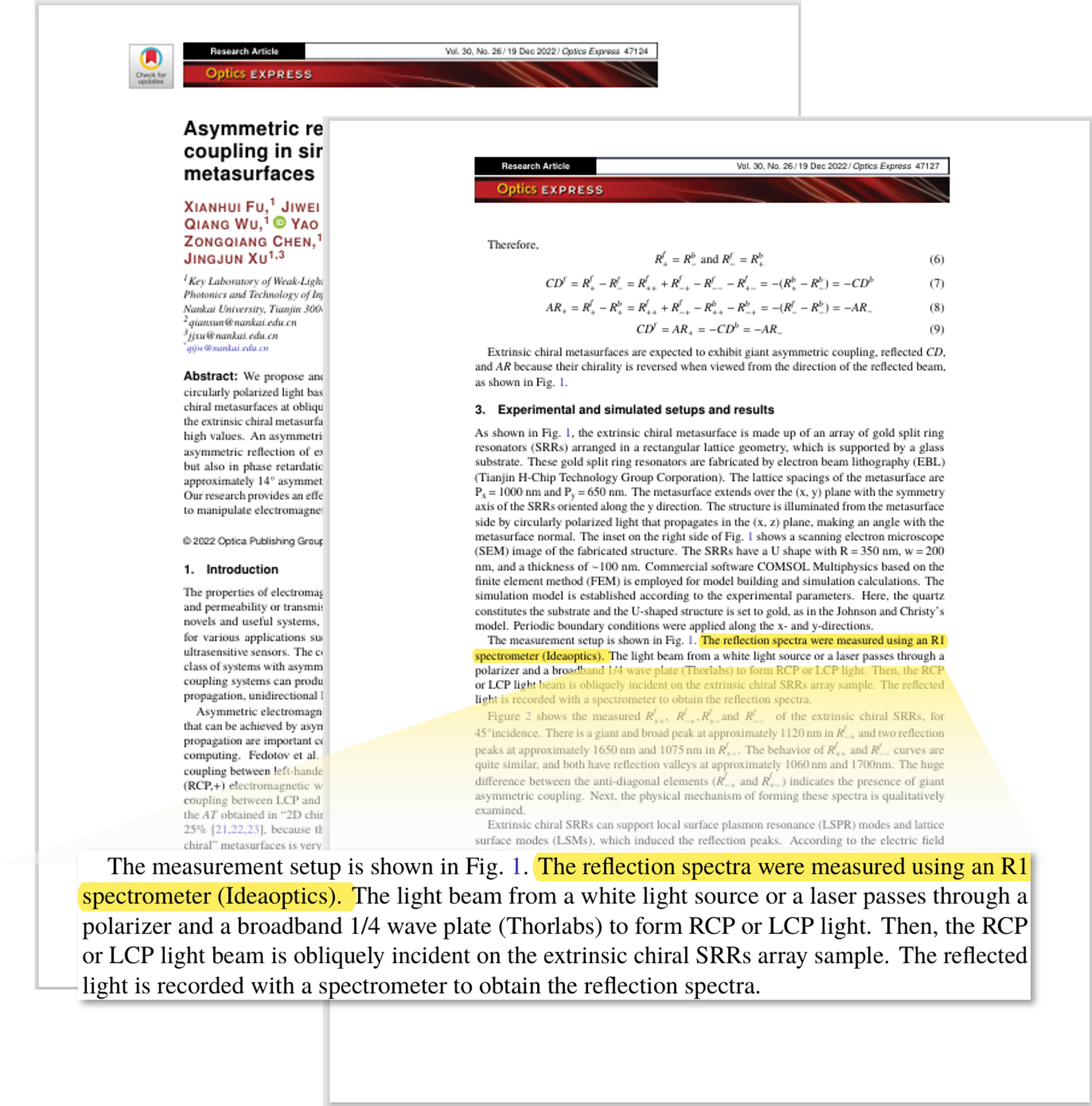

【參考文獻】       ? Fu, Xianhui,;et al. Asymmetric reflection based on asymmetric coupling in single-layer extrinsic chiral metasurfaces. Optics Express (2022).  Link
|
