▌R1 在光子晶體光學特性表征中的應用
利用角分辨光譜儀檢測光子晶體中的三維拓撲態
光子晶體
角分辨反射譜
節線環
能脊態
Tamm態
【概述】光子晶體是一種折射率周期性變化的納米結構，因其可調控光的能力具有廣泛應用。光學節線環是光子晶體中一種處于三維動量空間中的能帶簡并態，通過引入對稱性破缺，節線環可以過渡至能脊態，能脊態具有豐富的光學行為，如電磁波負折射、表面結構依賴的古斯–漢森位移等。然而，實現節線環通常需要制備三維光子晶體，但復雜的三維結構不利于上述行為在更高光頻段實現，甚至進一步獲得新型功能性光子器件，如何使用簡單的光學結構來實現能脊態，成為該領域迫切需要解決的問題。

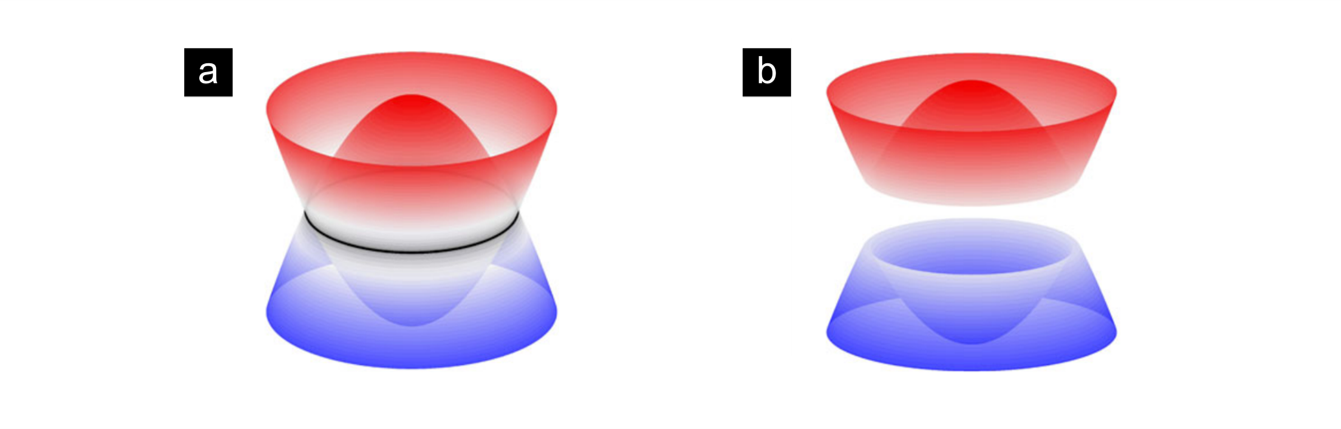

圖1，三維系統中節線環與能脊態示意圖
|
2022年，中山大學物理學院、光電材料與技術國家重點實驗室董建文教授、陳文杰教授、陳曉東副教授的研究團隊在 Light: Science & Applications 上發表了一篇題為《Ideal nodal rings of one-dimensional photonic crystals in the visible region》的文章。作者使用簡單的全介質一維光子晶體，實現了理想的光學節線環簡并態和能脊態，并實驗證實了能脊光子晶體帶隙中的表面態。
【樣品 & 測試】作者使用電感耦合等離子體增強化學氣相沉積方法（ICP-CVD），利用面內的旋轉對稱性，選用二氧化硅和氮化硅材料制備一維的節線環光子晶體，如圖2a 所示。隨后將部分氮化硅替換為富硅氮化硅，打破結構的空間反演對稱性，制備出一維能脊光子晶體。最后，作者使用電子束蒸發方法在樣品表面鍍上一層銀膜，發現了光學 Tamm 表面態。為證實節線環、能脊態、Tamm 表面態的存在，作者使用角分辨光譜儀 R1 對樣品的能帶進行了角分辨反射譜測量，如圖2b 所示。

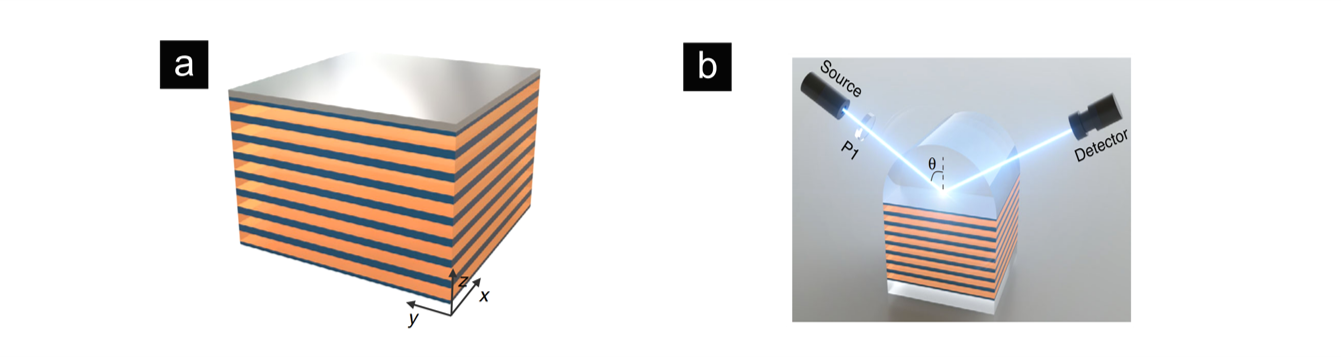

圖2，一維節線環光子晶體及角分辨光譜測試示意圖
|
通過三次角分辨反射譜測量，作者分別在 450THz 附近觀察到節線環（圖3d）、350THz 附近觀察到能脊態（圖3e）及 350~400THz 附近觀察到 Tamm 表面態（圖3f） ，且這些現象的形態與位置都與仿真結果（圖3a-c）高度相近，充分證實了一維光子晶體實現光學節線環簡并態和能脊態的潛力。

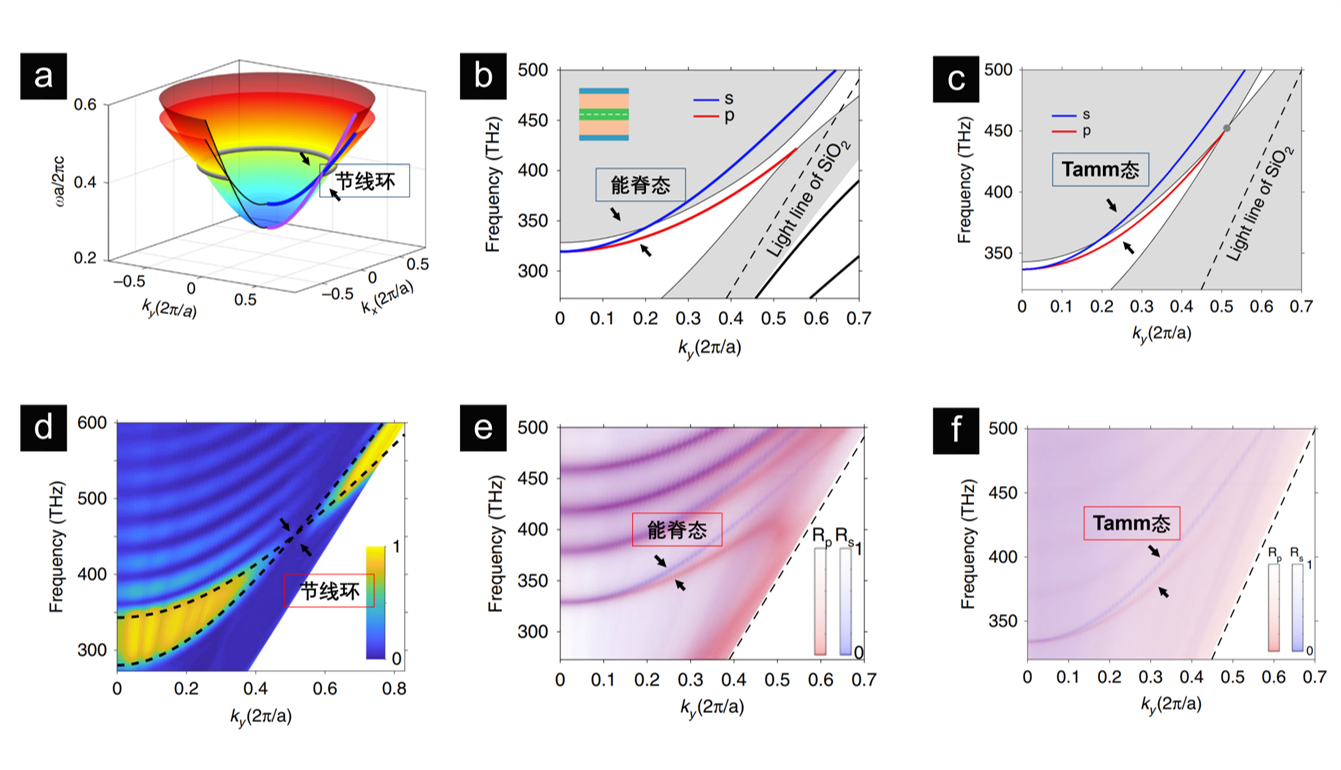

圖3，一維光子晶體理論結果（a, b, c）與測試結果圖（d, e, f）
|
【總結】綜上，作者利用簡單的全介質一維光子晶體實現了復雜的節線環和能脊態，為在光學波段實現表面態的負折射、表面結構依賴的古斯–漢森位移等光學現象提供了基礎。同時，通過理論仿真與實驗測量說明了了一維節線環光子晶體在簡并態及其相關的拓撲表面態的巨大潛力。在樣品有效性驗證過程中，復享光學的角分辨光譜儀 R1 被證明是一種直觀且高效的檢測工具。▌
【參考文獻】

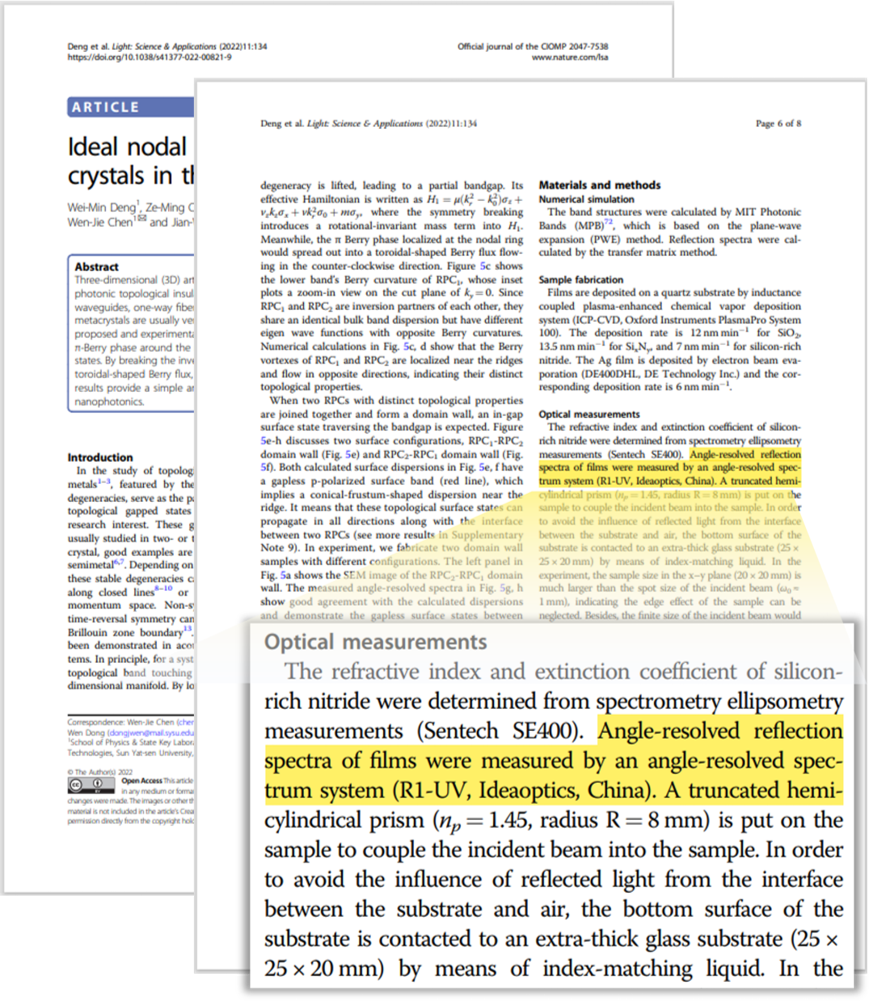

? Deng W M; Chen Z M; Li M Y;et al. Ideal nodal rings of one-dimensional photonic crystals in the visible region[J]. Light: Science & Applications (2022). Link
|
