▌R1 在反射偏振薄膜性能表征中的應用
一種宏觀角分辨光譜儀對反射偏振薄膜進行全角度偏振的反射率測量
   宏觀角分辨光譜儀
   反射偏振
   VR
   Pancake
   偏振光譜

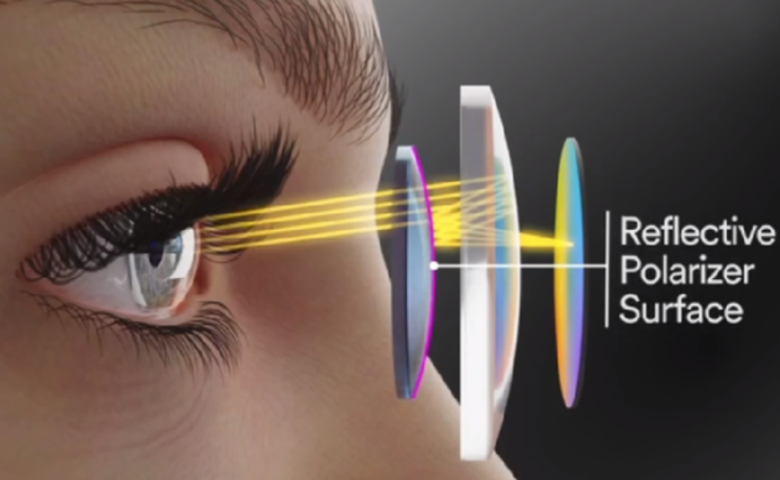

【概述】Pancake 超短焦光學方案的突破性提出,使得VR設備逐漸克服了備受詬病的笨重缺陷,成為行業的關注焦點。該方案的核心在于通過引入反射元件實現光路折疊,從而有效地壓縮了光學模組的厚度。為了確保折疊后的光線依舊能夠進入人眼,反射偏振薄膜發揮著關鍵作用。

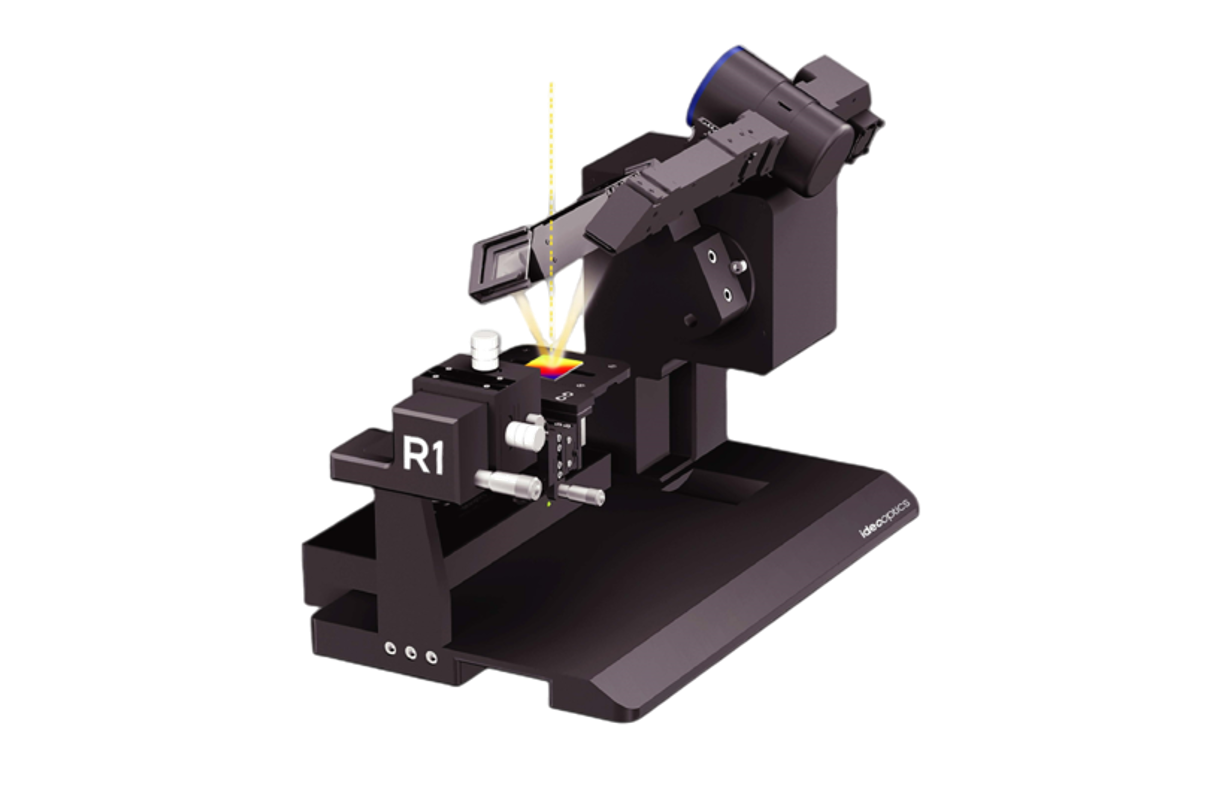

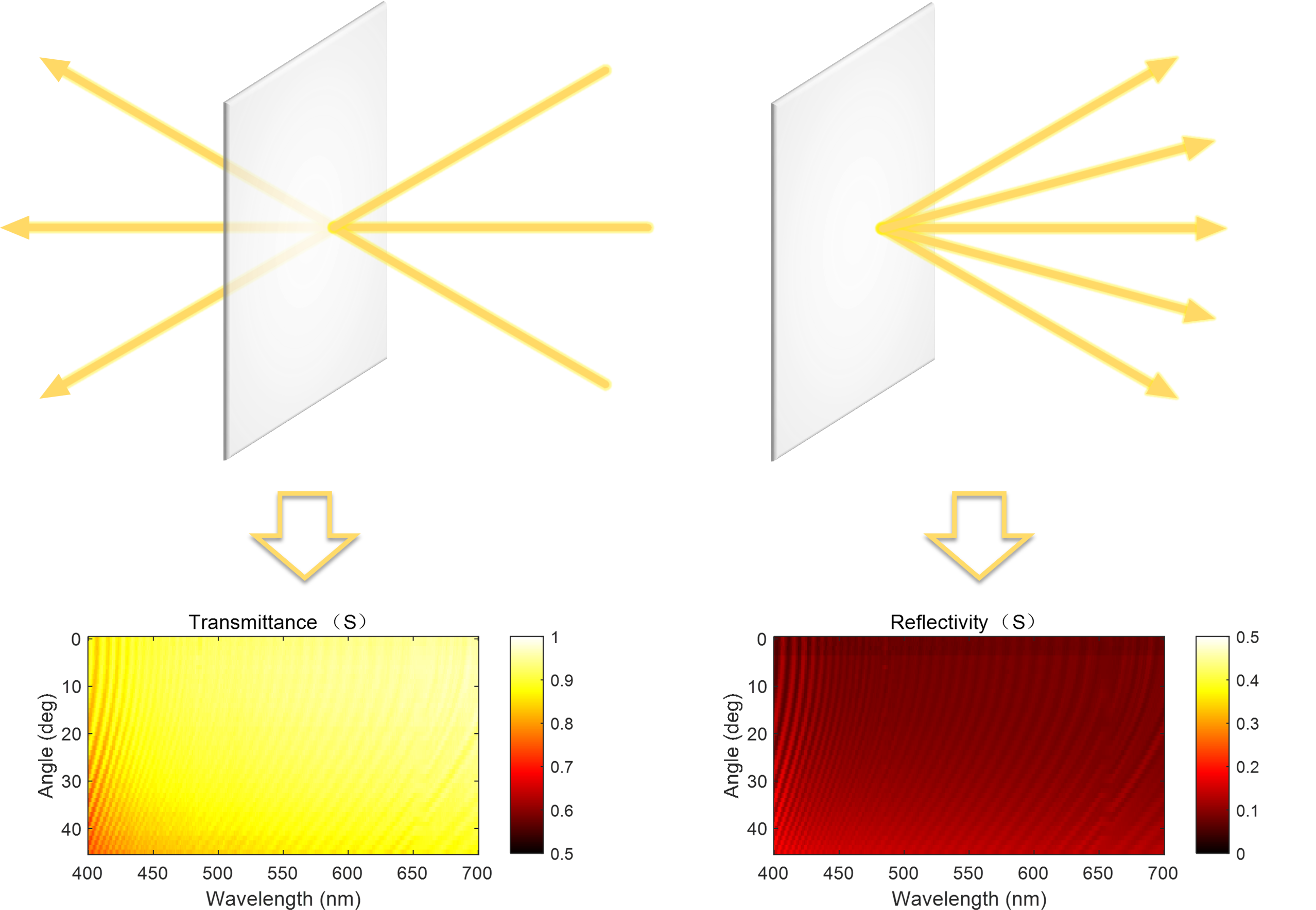

反射偏振薄膜是一種具有特殊光學性質的薄膜材料,它能夠在光的傳播中有選擇地反射或透過特定方向的偏振光。在 Pancake 超短焦光學方案中,反射偏振薄膜的偏振對比度對于最終成像質量至關重要。此外,由于用戶對于更大視角的需求,反射偏振薄膜還需要在大角度范圍內保持良好的偏振選擇特性。因此,全角度偏振光譜測試被認為是最適合全面評估薄膜質量的方法。通過進行全角度偏振光譜測試,可以準確地評估反射偏振薄膜的性能,并確保其在各個觀察角度下都能提供高質量的偏振效果。              【樣品 & 測試】復享光學的宏觀角分辨光譜系統R1為偏振反射薄膜的性能表征提出了一種高效的光譜檢測方案。圖2是測得某品牌偏振反射薄膜在 0~45°,400~700nm,S 光的反射率與透射率,可以看出,該反射偏振薄膜希望 S 光理論上實現近 100% 的高透,而從實驗結果可以發現,S 光仍存在部分反射,并且在 40° 之后反射率增大,偏振性能減弱。
【總結】復享光學的宏觀角分辨光譜儀R1憑借其獨具創新性的自動化變角度測試功能,完美實現了反射偏振薄膜大角度范圍的偏振光譜精準測量,為后續的工藝優化提供指導。▌
      【參考文獻】       "VR界火爆的Pancake技術是個啥?搞定眩暈笨重兩大痛點,蘋果也會用." https://m.thepaper.cn/baijiahao_19948467 Link        ? Cakmakci O;Qin Y;Bosel P;,et al. Holographic pancake optics for thin and lightweight optical see-through augmented reality[J]. Optics Express (2021,29(22):35206-35215).  Link
|
