▌ARMS 在微型BIC激光器表征中的應用
利用顯微角分辨光譜儀對微型BIC激光器光子能帶進行表征
連續域光子束縛態
BIC激光器
顯微角分辨光譜
光子能帶
【概述】微型超低閾值單模激光器對于光通信和光子集成回路具有重要應用意義。目前制備微型激光器的方法通常是將增益材料嵌入具有高品質因子 Q 的光學微腔中，以實現激光出射。光子連續域束縛態（Bound states in the continuum, BIC）具有無限的品質因子和極強的場約束能力，在微型激光器的研究中具有重要價值。然而，一直以來實現微型尺寸超低閾值的 BIC 激光器都具有極大的挑戰性。
最近，中山大學余思遠課題組在《 Light: Science & Application 》上雜志上發表了一篇題為《Ultra-low threshold continuous-wave quantum dot mini-BIC lasers》的研究文章，報道了微型 BIC 激光器最新研究進展。作者通過在 InAs/GaAs 外延量子點增益膜中加工出 BIC 微腔，成功實現 1310nm 附近超低閾值連續激光發射，室溫條件下激射閾值僅為 12 微瓦（0.052千瓦/平方厘米），微腔體積僅為 2.5×2.5μm2。這一研究發現為 BIC 激光器的未來研究和應用奠定了強有力的基礎。

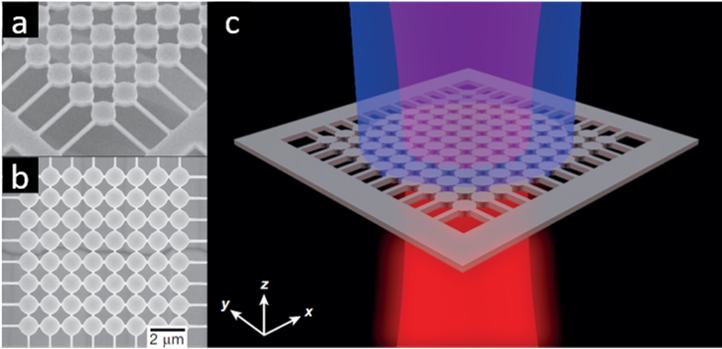

【樣品 & 測試】作者通過分子束外延生長方法在 GaAs (001) 襯底的內部嵌入了三層高密度（約 5.5×101?cm?2）的 InAs 量子點，隨后用電子束光刻和干法刻蝕工藝在該 InAs/GaAs 外延量子點薄膜內加工出 BIC 微腔。在表征手段上，作者采用 705nm 連續激光共焦激發方式對該樣品的出射激光特性進行測試，并用 COMSOL Multiphysics 軟件中的頻域有限元法（FEM）對制備的樣品進行光子能帶仿真。

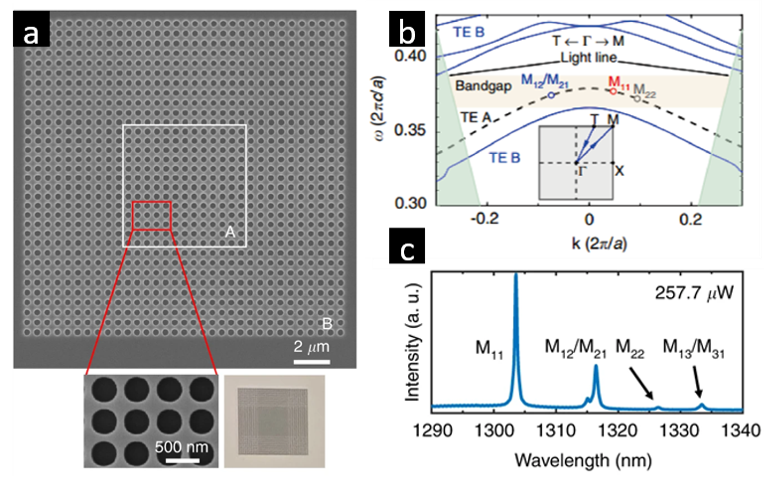

圖2，(a)微型BIC激光器的AB光子異質結構；(b)理論計算能帶圖；(c)BIC激光特性
|
如圖2a 所示，該微型激光器具有 AB 兩種晶格常數的光子異質結構，作者通過理論計算對這種結構的光子能帶進行仿真，以優化光子晶體結構設計。為了在橫向方向?qū)崿F(xiàn)有效的光束捕獲，TE A 模式的能量被設計在區域 A 的光錐之上（圖2b 中的綠色陰影區域），而在區域 B（TE B 模式）的帶隙內，該帶隙禁止了橫向泄漏（圖2b 中的黃色區域），使得區域 B 幾乎可視為全反射鏡，從而實現激光增益并產生低閾值激射（圖2c）。遺憾的是，這份研究工作中作者并未通過實驗手段對不同模式的光子能帶進行直觀表征。
在微型 BIC 激光器的研究中，光子能帶的實驗表征是驗證結構設計和加工是否成功的重要手段。復享光學自主研發的基于光學傅里葉變換技術的顯微角分辨光譜儀 ARMS，可對 BIC 激光器中的光子能帶、角分辨激射和熒光發射進行精確表征。ARMS 具有以下特點：豐富的測量模式，支持輻射、反射、透射等多種顯微角分辨光譜測量模式，可適配用戶不同的激發測試需求；精細的角度分辨能力，角度分辨率可達0.1°；超寬光譜探測能力，最高可實現 400~1650nm 的光譜測量；瞬態光譜采集能力，毫秒級實現角分辨光譜檢測。圖3 展示了利用 ARMS 進行一維光子晶體的光子能帶表征，從該測量結果中可清晰觀察到光子能帶在 Γ 點處明顯的 BIC 現象。

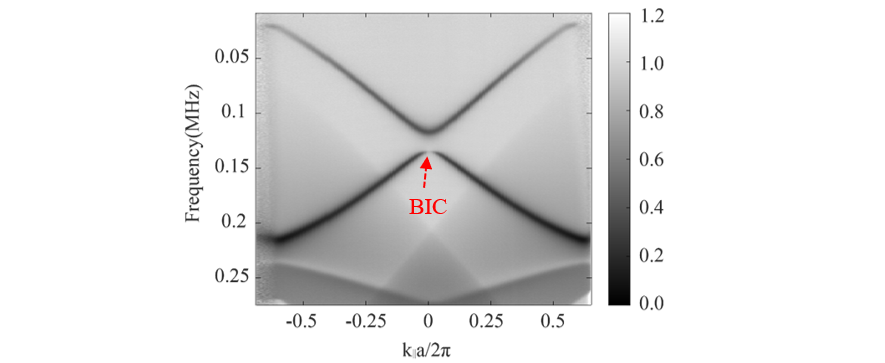

圖3，利用ARMS對一維光子晶體BIC的表征結果
|
【總結】對于當前微型 BIC 激光器的研究，光子能帶及其發射光譜的表征尤為關鍵。復享光學的顯微角分辨光譜儀 ARMS，能夠提供光子晶體的能帶結構、發射特性及光譜特性的綜合光學表征，這使得對微型 BIC 激光器的實驗表征成為可能。 展望未來，復享光學的顯微角分辨光譜技術將持續在微納光子學研究領域發揮關鍵作用，進一步推動光子學的進步。▌
圖4，復享光學的顯微角分辨光譜儀, ARMS
|
【參考文獻】
? H Zhong; Y Chen;S Yu*;,et al. Ultra-low threshold continuous-wave quantum dot mini-BIC lasers.Light: Science & Application (2023). Link
? A Kodigala*; T Lepetit*;Q Gu*;,et al. Lasing action from photonic bound states in continuum.Nature (2017). Link
? Y Zhang; Zhao M;L Shi*;,et al. Momentum-space imaging spectroscopy for the study of nanophotonic materials. Science Bulletin (2020). Link
|
